Oferujemy

Nasza oferta:

1. Urządzenia rozładunkowo – przyjęciowe i do magazynowania

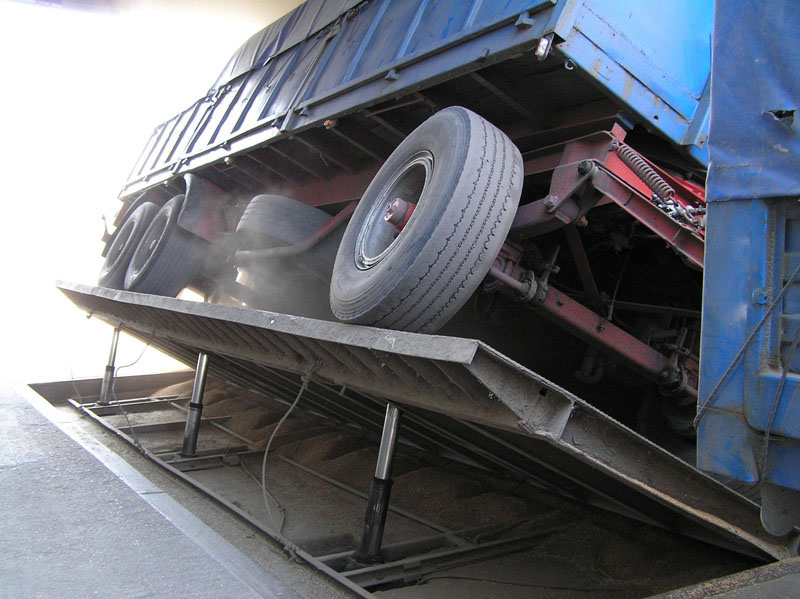

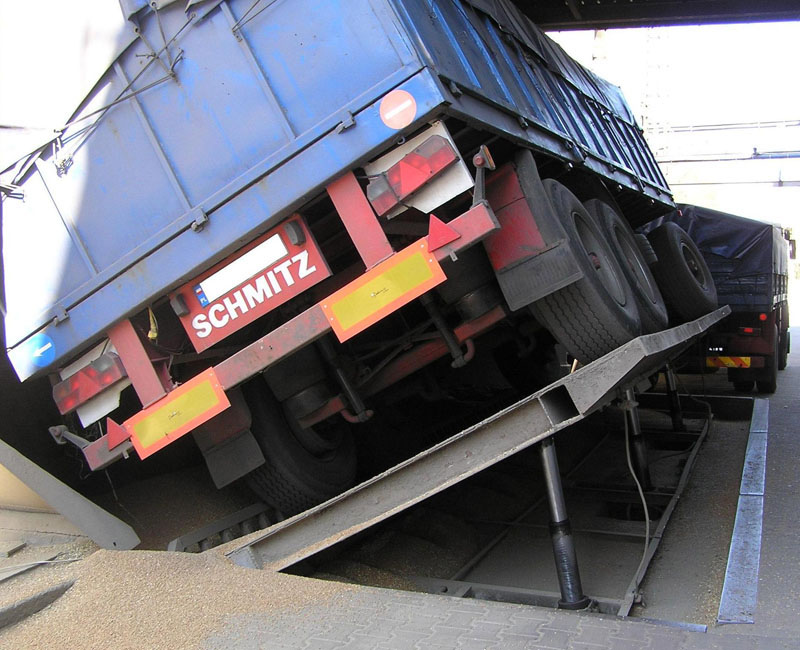

• Wywrotnica hydrauliczna samochodowa bocznego wyładunku (mała)

  ZWH-20-3/286-7m | ZWH-20-3/366-7 | ZWH–20–3/366–8m
  Wywrotnica hydrauliczna ZWH-20-3 jest urządzeniem służącym do bocznego rozładunku środków transportu drogowego (samochód ciężarowy, ciągnik z przyczepą...) załadowanych zbożem lub innymi produktami sypkimi. Wywrotnica ta jest przeznaczona do współpracy z koszem przyjęciowym jednospadowym typu KP-1 lub dwuspadowym typu KP-2 o długościach 6 do 8 mb. z wmontowanym wewnątrz przenośnikiem zabierakowo-zgrzebłowym typu PZ. Wywrotnica produkowana jest w trzech wariantach.
  parametry techniczne   ZWH-20-3/286-7m ZWH-20-3/366-7 ZWH-20-3/366-8m Długość całkowita (z podjazdami) (L1) ~10.000 mm ~10.000 mm ~12.000 mm Długość robocza (L) 7.000 mm 7.000 mm 8.000 mm Szerokość 2.600 mm 2.600 mm 2.600 mm Wysokość platformy (H) 286 mm 366 mm 366 mm Czas podnoszenia 50 sek. 50 sek. 50 sek. Czas opuszczania 60 sek. 60 sek. 60 sek. Udźwig nominalny 20 Mg 25 Mg 25 Mg Zakres temp. pracy -15°C do +40°C -15°C do +40°C -15°C do +40°C Moc silnika 5,5 kW 5,5 kW 5,5 kW Masa własna 3.800 kg 4.900 kg 5.300 kg produkcja Jednostkowa na zamówienie.

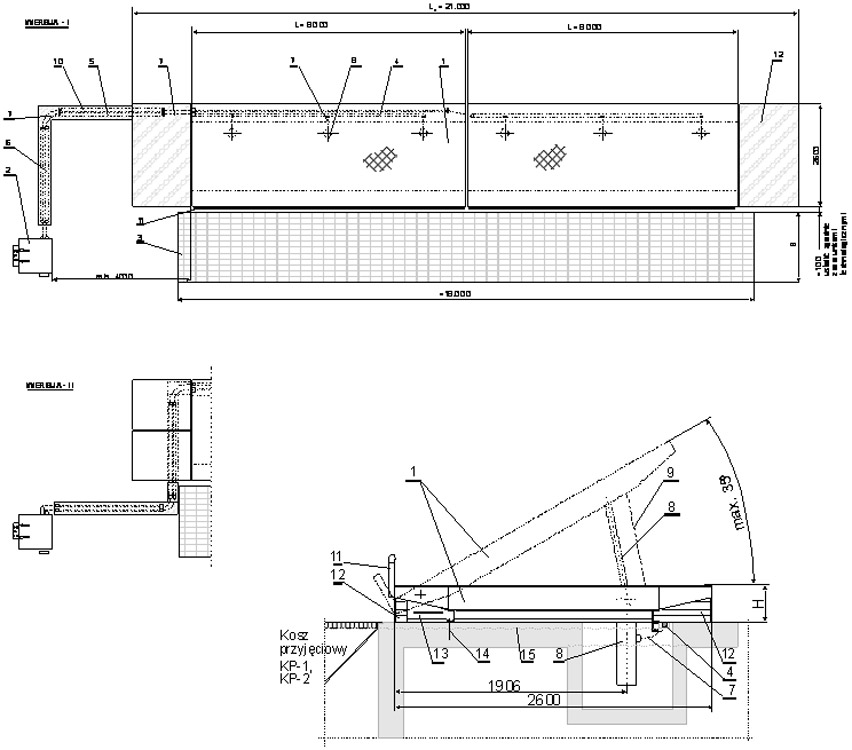

• Wywrotnica hydrauliczna samochodowa bocznego wyładunku (podwójna)

  ZWH-40-3/286-2x7m | ZWH-40-3/366-2x7 | ZWH–40–3/366–2x8m
  Wywrotnica hydrauliczna ZWH-40-3 jest urządzeniem służącym do bocznego rozładunku środków transportu drogowego (samochód, ciągnik z przyczepą...) załadowanych zbożem lub innymi produktami sypkimi. Może ona pracować każdą platformą oddzielnie lub równocześnie dwoma w zależności od sposobu sterowania. Wywrotnica ta jest przeznaczona do współpracy z koszem przyjęciowym jednospadowym typu KP-1 lub dwuspadowym typu KP-2 o długościach 14 do 18 mb. z wmontowanym wewnątrz przenośnikiem zabierakowo-zgrzebłowym typu PZ. Produkowana jest w dwóch wariantach.
  parametry techniczne   ZWH-20-3/286-7m ZWH-20-3/366-7 ZWH-20-3/366-8m Długość całkowita (z podjazdami) (L1) ~17.000 mm ~17.000 mm ~20.000 mm Długość robocza (L) 2 x 7.000 mm 2 x 7.000 mm 2 x 8.000 mm Szerokość 2.600 mm 2.600 mm 2.600 mm Wysokość platformy (H) 286 mm 366 mm 366 mm Czas podnoszenia 50 sek. 50 sek. 50 sek. Czas opuszczania 60 sek. 60 sek. 60 sek. Udźwig nominalny 2 x 20 Mg 2 x 25 Mg 2 x 25 Mg Zakres temp. pracy -15°C do +40°C -15°C do +40°C -15°C do +40°C Moc silnika 2 x 5,5 kW 2 x 5,5 kW 2 x 5,5 kW Masa własna 6.600 kg 8.500 kg 9.500 kg produkcja Jednostkowa na zamówienie.

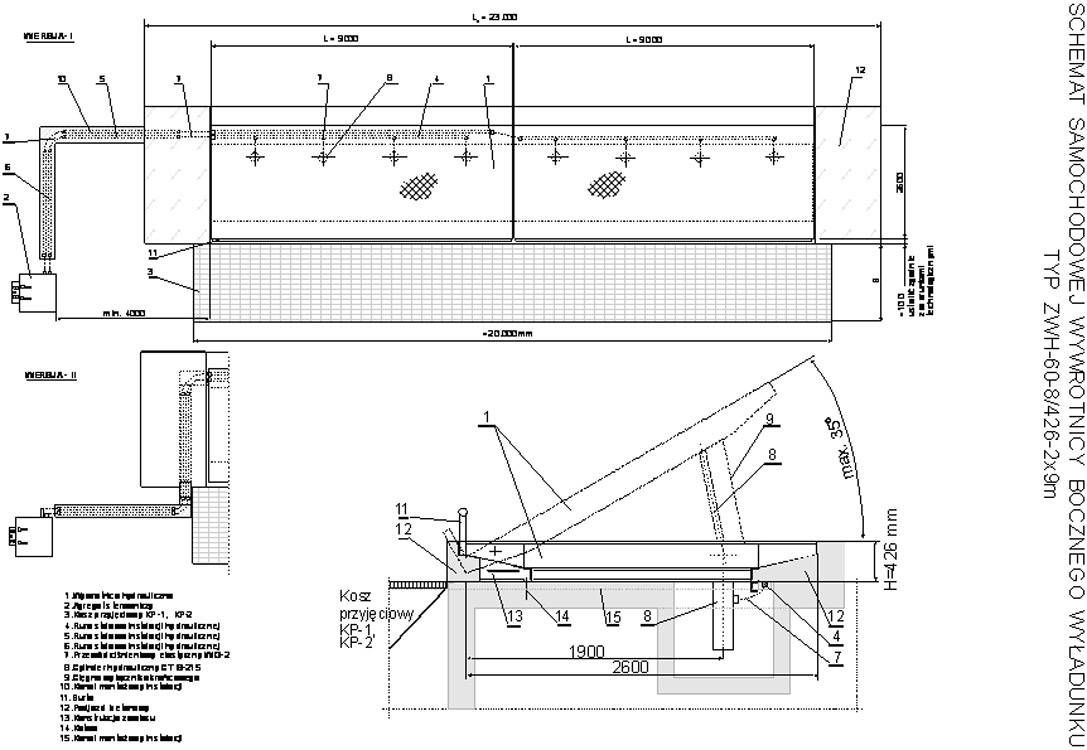

• Wywrotnica hydrauliczna samochodowa bocznego wyładunku (duża)

  ZWH-60-8/426-2x9m
  Wywrotnica hydrauliczna ZWH-60-8 jest urządzeniem służącym do bocznego rozładunku środków transportu drogowego (samochód, ciągnik z przyczepą...) załadowanych zbożem lub innymi produktami sypkimi. Może ona pracować każdą platformą oddzielnie lub równocześnie dwoma w zależności od sposobu sterowania. Wywrotnica ta jest przeznaczona do współpracy z koszem przyjęciowym jednospadowym typu KP-1 lub dwuspadowym typu KP-2 o długościach 6 do 8 mb. z wmontowanym wewnątrz przenośnikiem zabierakowo-zgrzebłowym typu PZ. Wywrotnicaa produkowana jest w jednym wariancie
  parametry techniczne   ZWH-60-8/426-2x9m Długość całkowita (z podjazdami) (L1) min. 23.000 mm Długość robocza (L) 2 x 9.000 mm Szerokość 2.600 mm Wysokość platformy (H) 426 mm Czas podnoszenia ~120 sek. Czas opuszczania ~140 sek. Udźwig nominalny 2 x 30 Mg Zakres temp. pracy -15°C do +40°C Moc silnika 2 x 7,5 kW Masa własna 14.000 kg produkcja Jednostkowa na zamówienie.

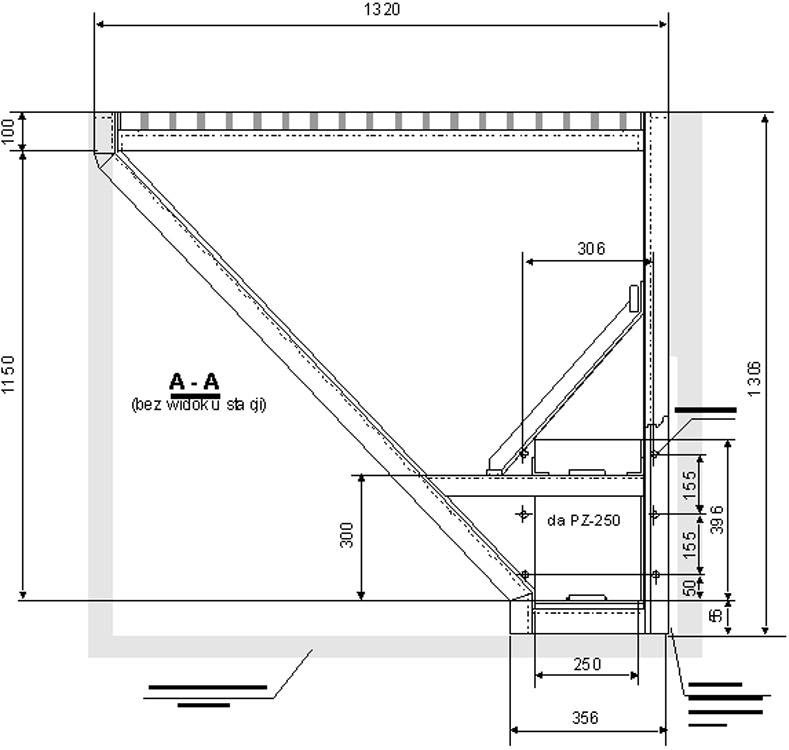

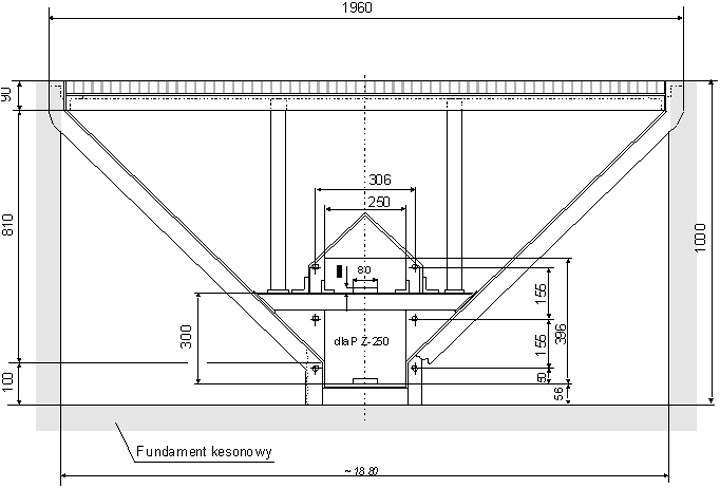

• Kosz przyjęciowy

  Jednospadowy: KP–1/250 (50t/h) | KP–1/350 (100t/h) Dwuspadowy:    KP–2/250 (50t/h) | KP–2/350 (100t/h)
  Kosze przyjęciowe przeznaczone są do przyjmowania zbóż i innych podobnych produktów sypkich. Nie są one koszami najazdowymi. Przystosowane są natomiast do bocznego rozładunku pojazdów kołowych: samowyładowczych zwykłych poprzez wywrotnicę ręcznie Napełnianie kosza najczęściej odbywa się w sposób zmechanizowany przy pomocy wywrotnic hydraulicznych typu ZWH-20-3, ZWH-40-3. Natomiast opróżnianie kosza odbywa się poprzez przystosowany do niego przenośnik łańcuchowy typu PZ-250 lub SPR-10, który może mieć dowolną długość mieszczącą się w granicach do 50 mb. Przenośnik ten jednak stanowi osobne urządzenie. Kosz powinien być instalowany w pomieszczeniach zadaszonych np. pod wiatą. Wynika to z tego, że krata nadkoszowa umożliwiająca wsypywanie się zboża do wnętrza urządzenia jednocześnie nie zabezpiecza go przed opadami atmosferycznymi. W przypadku montażu kosza w przestrzeni otwartej należy przewidzieć sposób jego zakrywania na czas niesprzyjających warunków pogodowych. Można go montować w izolowanym betonowym kesonie o pionowych ścianach, o skośnych ścianach dostosowanych do pochylenia powierzchni bocznych kosza lub bezpośrednio w ziemi z betonową ławą fundamentową. Ta ostatnia metoda wymaga jednak bardzo starannego zaizolowania powierzchni zewnętrznej urządzenia (przy pomocy tkaniny jutowej, lepiku itp.) w celu zabezpieczenia przestrzeni wewnętrznej kosza przed wilgocią, wodą itd.
  parametry techniczne   KP-1-250 KP-1-350 KP-2/250 KP-2-350 Wydajność przy zastosowaniu przenośnika łańcuchowego typu PZ-250 lub SPR-10 [Mg/h] 50-60 (PZ-250) 100-120 (~SPR-10) 50-60 (PZ-250) 100-120 (~SPR-10) Szerokość całkowita kosza [mm] 1320 1320 1960 1960 Wysokość całkowita kosza [mm] 1304 1304 1000 1000 Długość kosza (skręcane segmenty) wg życzenia - standardowe długości [mb] 6 - 8 - 10 - 14 - 16 Pojemność (kosza+pryzmy) na 1 mb kosza [m3] ~0,8 + 0,3 ~0,82 + 0,3 ~0,95 + 0,5 ~0,98 + 0,5 Wewnętrzna dolna szerokość koryta kosza [mm] 250 350 250 350 Masa własna kosza na 1 mb kosza [kg] ~160 ~170 ~210 ~220 produkcja Jednostkowa na zamówienie.

• Zbiornik stalowy segmentowy

  V-42 - Ø2500
  Zbiornik stalowy, segmentowy typu V-42 przeznaczony jest do składowania materiałów sypkich takich jak zboża, międzyprodukty itp. Szczelność zbiornika wynika z typowych połączeń spawanych i skręcanych za pośrednictwem uszczelki. Urządzenie w całości jest wykonane z materiałów stalowych zwykłej jakości St0S-St3S, malowane zewnętrznie farbami (w tym 2 warstwy farby podkładowej, 1 warstwa nawierzchniowej). Na życzenie zamawiającego zbiornik może być malowany również wewnątrz.
  parametry techniczne   V-42 Kubatura 42 m3 ( dla 0,8t/m3 = ok.33,6 t) Wysokość całkowita 9550 mm (10390mm dla leja 60°) Masa własna (bez konstrukcji wsporczej) 3000 kg produkcja Jednostkowa na zamówienie.

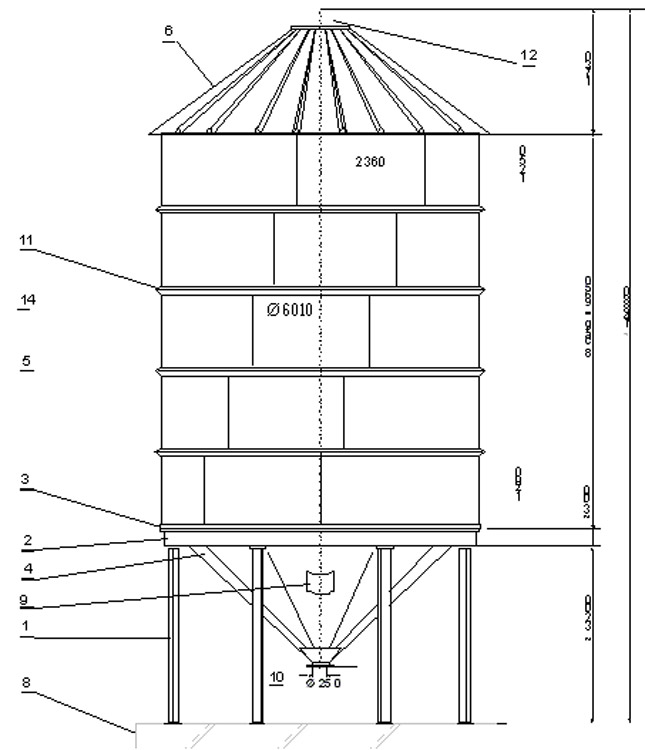

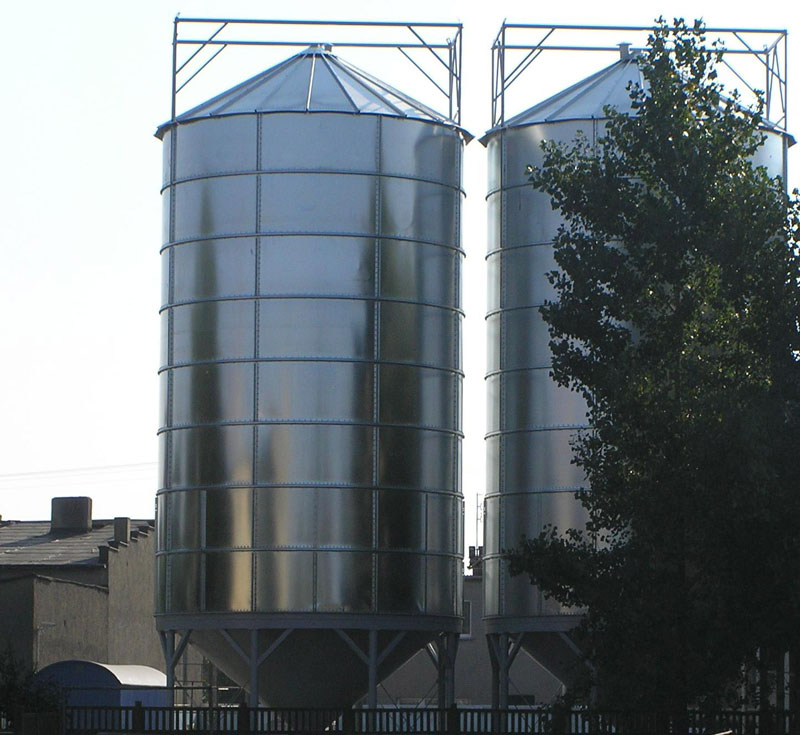

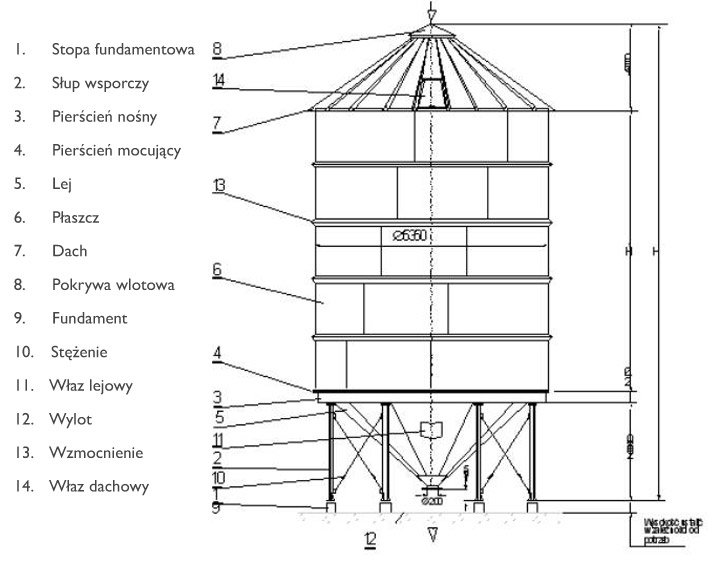

• Zbiornik do zboża

  ZB–50 | ZB-110 | ZB-130 | ZB-150 | ZB–250
  Zbiorniki przeznaczone są do magazynowania suchego zboża. Składają się one z trzech zasadniczych elementów tj. leja spawanego, wykonanego z blachy stalowej malowanej farbami płaszcza skręcanego śrubami z blachy stalowej gładkiej ocynkowanej dachu segmentowego z blachy ocynkowanej, w którym znajduje się pokrywa wlotowa Całość wsparta jest na spawanej konstrukcji nośnej składającej się z pierścienia i 8 słupów zakotwiczonych do fundamentu. Zbiornik jest wyposażony w dwa włazy - dachowy oraz lejowy. Załadunek zboża odbywa się poprzez pokrywę wlotową znajdującą się na szczycie dachu, a wyładunek wylotem z leja. Wylot ten może być wyposażony według osobnego zamówienia w zasuwę wylotową (ręczną lub elektryczną). Załadunek i wyładunek zboża powinien odbywać się przy pomocy urządzeń transportu mechanicznego takiego jak podnośniki czerpakowe, przenośniki ślimakowe, przenośniki zabierakowo-zgrzebłowe itp.
  parametry techniczne Typ ZB–50 ZB-110 ZB-130 ZB-150 ZB-250 Pojemność (dla ok. 0,8 t/m3) [t] 60 110 130 150 250 Kubatura [m3] 75 133 158 185 312 Średnica [mm] 3200 5350 5350 5350 6010 Wysokość części cylindrycznej H1 [mm] 8450 4850 6050 7250 9650 Wysokość całkowita H [mm] 11590 8770 9970 11170 ~14880 Masa własna [kg] 2300 3200 3500 3800 ~8800 produkcja Jednostkowa na zamówienie.

2. Urządzenia transportu mechanicznego

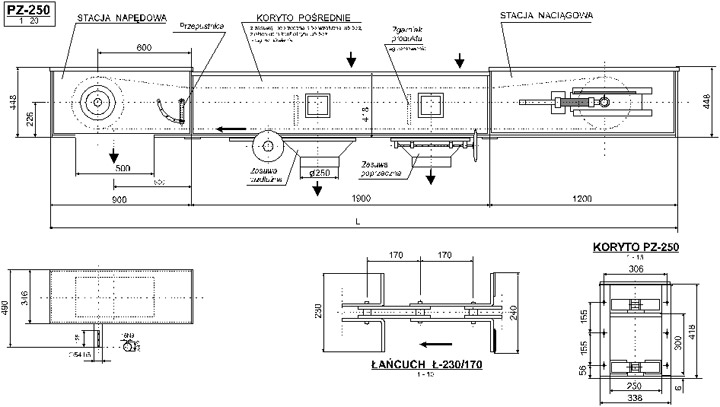

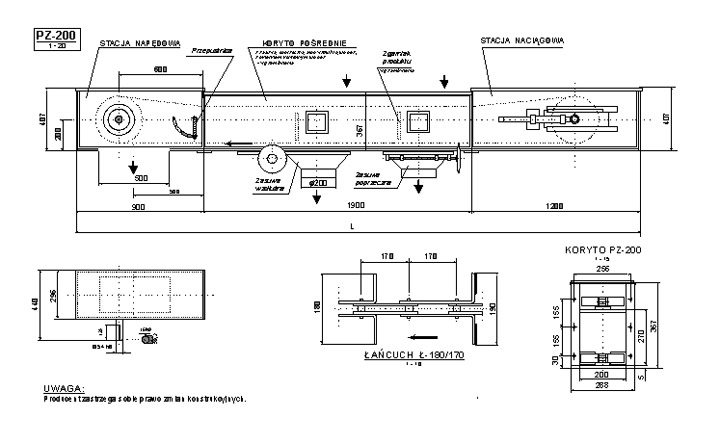

• Przenośnik łańcuchowy zabierakowo - zgrzebłowy

  PZ-200 REDLER 30 t/h | PZ-250 REDLER 50 t/h | PZ-350 REDLER 100 - 120 t/h
  Przenośnik zabierakowo-zgrzebłowy służy do poziomego transportu zboża i innych podobnych produktów sypkich. Może on również pracować pod max. kątem 15 stopni od poziomu. Jednak takie ustawienie powoduje zmniejszenie wydajności do 2% na każdy stopień w zależności od rodzaju przenoszonego produktu. Konstrukcja przenośnika jest przystosowana dla średnich długości dróg transportu max. do ok. 50 - 70 mb i umożliwia zastosowanie miejsc zasypywania i wysypywania w dowolnym punkcie urządzenia, dlatego z powodzeniem można go stosować jako przenośnik zbiorczy (np. spod zbiorników, komór itp.). Ponadto przenośnik ten może współpracować z innymi urządzeniami takimi jak : podnośniki kubełkowe (PK, PCM) przenośniki ślimakowe (PSK) kosze przyjęciowe jednospadowe (KP-1) i dwuspadowe (KP-2) Przenośnik zasadniczo powinien być zainstalowany w pomieszczeniach zadaszonych. w przypadku instalacji w przestrzeni otwartej należy zwrócić szczególną uwagę na szczelne połączenie koryt oraz pokryw przy pomocy właściwego uszczelniacza (przyklejona guma, silikon, natłuszczony filc itp.). Ważne jest wówczas również zabezpieczenie stacji początkowej wraz z napędem przed opadami atmosferycznymi.
  parametry techniczne Typ PZ - 200 PZ - 250 PZO - 350 Wydajność [Mg/h] 30 50 100 -120 Obroty wału napędowego [obr./min.] 15-20 15-20 20 Prędkość łańcucha [m/s] 0,26 - 0,35 0,26 - 0,35 0,42 Podziałka łańcucha płytkowego Ł-230 [mm] 170 170 160 Szerokość koryta (wewnątrz) [mm] 200 250 350 Moc silnika w zależności od długości przenośnika [kW] 2,2 - 11 2,2 - 17,5 3 - 17,5 produkcja Jednostkowa na zamówienie.

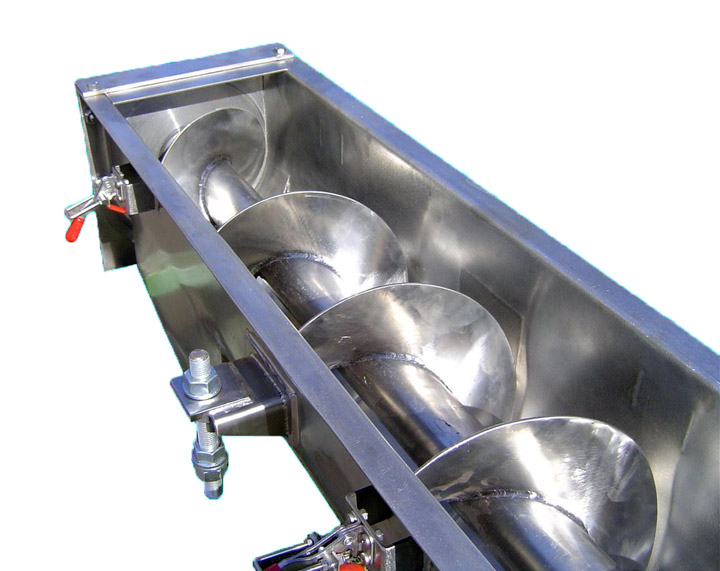

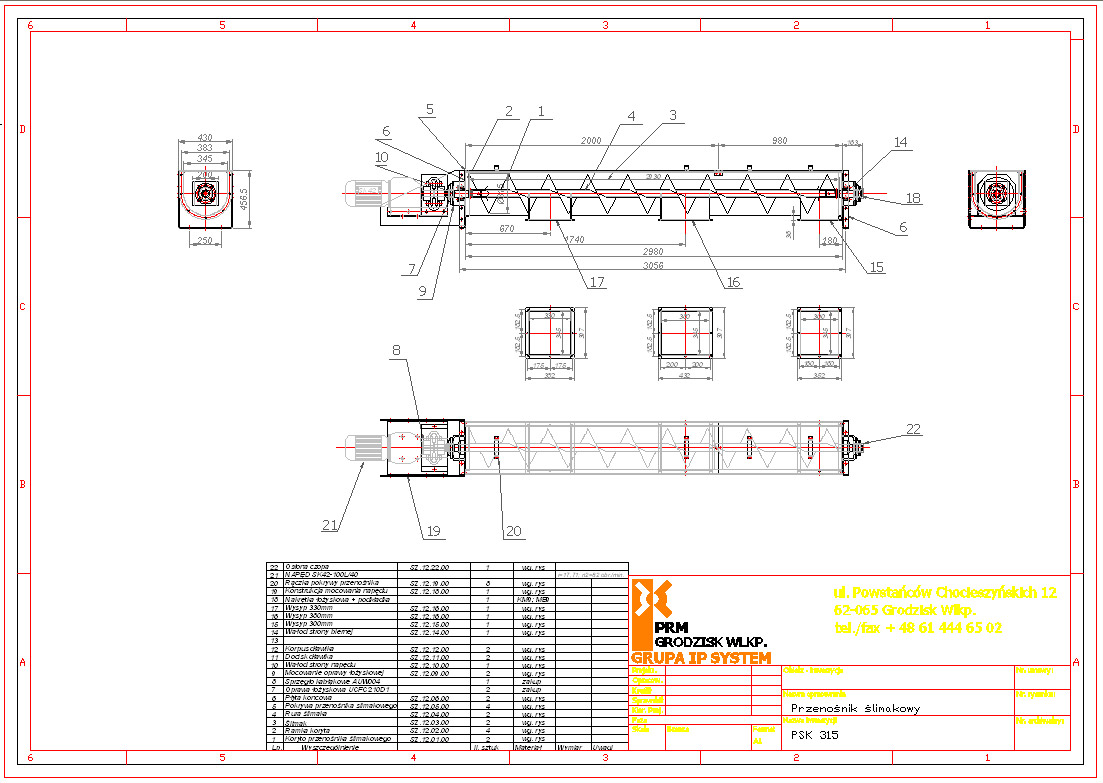

• Przenośnik śrubowy korytkowy

  PSK – 125 | PSK – 160 | PSK – 200 | PSK – 250 | PSK – 315
  Przenośnik śrubowy, korytowy służy do poziomego transportu zboża, mąki, otrąb i innych podobnych produktów sypkich. Przenośnik PSK jest przystosowany dla krótkich długości dróg transportu max. do ok. 40 mb oraz do niewielkich stosunkowo wydajności, przy czym odległość transportu jest tym krótsza, im większa jest wymagana wydajność. Konstrukcja umożliwia zastosowanie miejsc zasypywania i wysypywania w dowolnym punkcie urządzenia, toteż z powodzeniem można go stosować jako przenośnik zbiorczy (np. spod zbiorników, komór itp.). Ponadto przenośnik ten może współpracować z innymi urządzeniami takimi jak podnośniki kubełkowe (PK, PCM). Może on również pracować pod max. kątem 75 stopni od poziomu. Jednak takie ustawienie powoduje zmniejszenie wydajności ~ 10% na każdy 15 stopni w zależności od rodzaju przenoszonego produktu. Należy tutaj pamiętać, że dla większych kątów pochylenia zaleca się stosować mniejsze skoki śruby. Koryto przenośnika jest wykonane z bl. stalowej 2 mm. Koryta i wały śrubowe standardowo wykonywane są w czterech długościach: 1,5 - 2 - 2,5 - 3 mb. PSK wykonujemy ze stali czarnej oraz kwasoodpornej. Przenośnik ze stali St3s malowany jest zewnętrznie farbami podkładowymi i nawierzchniowymi. Przenośnik zasadniczo powinien być zainstalowany w pomieszczeniach zadaszonych. w przypadku instalacji w przestrzeni otwartej należy zwrócić szczególną uwagę na szczelne połączenie koryt oraz pokryw przy pomocy właściwego uszczelniacza (przyklejona guma, silikon, natłuszczony filc itp.). Ważne jest wówczas również zabezpieczenie napędu przed opadami atmosferycznymi.
  parametry techniczne   PSK-125 PSK-160 PSK-200 PSK-250 PSK-315 Średnica ślimacznicy Ø125 Ø160 Ø200 Ø250 Ø315 Wydajność [Mg/h] 6-8 10-12 12-18 22-28 32-40 Obroty wału napędowego (obr/min) 95-120 95-120 75-95 95-120 60-75 Skok 0,8-1,3D 0,8-1,3D 0,8-1,3D 0,8-1,3D 0,8-1,3D Max. długość koryta [mb] 30 35 40 40 40 Moc silnika w zależ. od dł. [kW] do 2,2 do 3 do 4 do 5,5 do 7,5 produkcja Jednostkowa na zamówienie.

• Przenośnik śrubowy rurowy

• Przenośnik spiralny

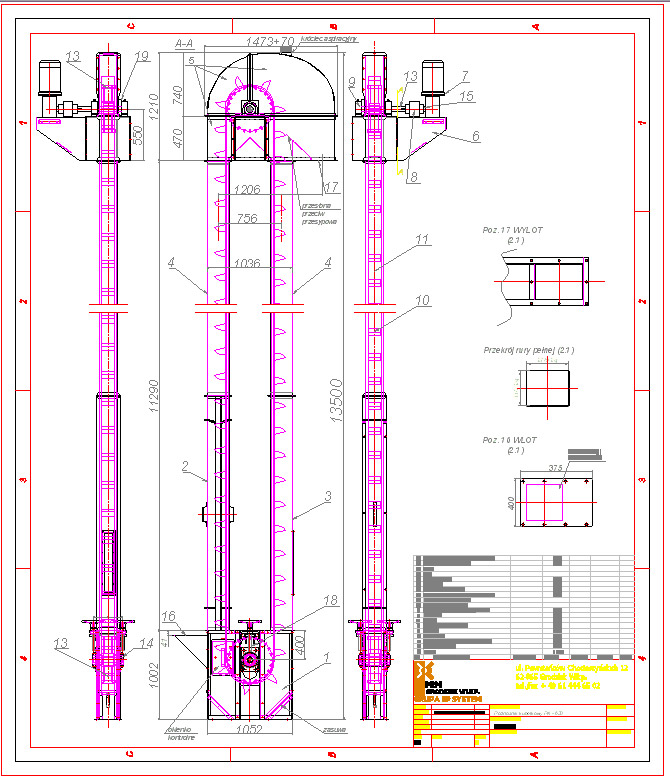

• Podnośnik czerpakowy PCM

  PCM - 412 | PCM – 516 | PCM – 630 | PCM – 634 | PSK – 315
  Podnośniki kubełkowe taśmowe służą do przenoszenia materiałów sypkich i drobnoziarnistych (tj. ziarn zbóż, śrut, otrąb, mąki, pasz itp.) pionowo w górę na wysokość do 60 m. Podnośniki te mogą współpracować z takimi urządzeniami do transportu poziomego jak: przenośniki łańcuchowe( zabierakowo - zgrzebłowe - PZ-200, PZ-250, PZO-350) przenośniki ślimakowe (PSK) przenośniki taśmowe Mogą być też bezpośrednio zasypywane rurami spadowymi przy zachowaniu właściwych parametrów wydajnościowych Podnośniki zasadniczo powinny być instalowane w pomieszczeniach zadaszonych. w przypadku instalacji w przestrzeni otwartej należy zwrócić szczególną uwagę na szczelne połączenie poszczególnych rur, pokryw montażowych oraz nosków zasypowych przy pomocy właściwego uszczelniacza (przyklejona guma, silikon itp.). Ważne jest wówczas również zabezpieczenie napędu umieszczonego przy głowicy przed opadami atmosferycznymi. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami lub ze stali kwasoodpornej.
  parametry techniczne   PCM-412 PCM-516 PCM-630 PCM-634 Wydajność - zboże [t/h] 5 10 30 45 Wydajność - międzyprodukty [t/h] 2,3 5 14,5 22 Wymiary koła pasowego [mm] Ø400x120 Ø500x160 Ø600x300 Ø600x340 Max. wysokość podnoszenia [m] 30 30 40 40 Prędkość pasa [m/s] 2,0 2,48 2,2 2,6 Szerokość pasa [mm] 110 140 280 315 Obroty wałka napędowego [obr/min] 95 95 70 83 Max. zapotrzebowanie mocy [kW] 1,5 1,7 6,0 7,5 Szerokość kubełka [mm] 100 110 250 280 Pojemność kubełka [dm3] 0,5 0,56     Ilość czerpaków na 1m taśmy [1/m] 4,2 4,2 3 3,1 produkcja Jednostkowa na zamówienie.

• Wybierak do mąki

• Dozownik śrubowy

3. Urządzenia transportu grawitacyjnego

• Rury spadowe

  Rury spadowe służą do przemieszczania produktów sypkich. Wykonane są z materiałów stalowych zwykłej jakości. Na specjalne zamówienie mogą być wykonane z materiałów jakościowych (stal kwasoodporna). Mocowanie za pomocą obejm płaskich do rur spadowych.

  parametry techniczne Średnica wewnętrzna [mm] Grubość blachy [mm] Ø100 1 1,5 Ø125 1 1,5 2 Ø160 1 1,5 2 Ø200 1,5 2 2,5 3 4 Ø250 1,5 2 2,5 3 4 5 Ø300 1,5 2 2,5 3 4 5 Ø300 3 4 5 Standardowe długości rur spadowych 1000-1250mm. produkcja Jednostkowa na zamówienie.

• Obejmy płaskie rur spadowych

• Segmenty kolan do spawania

  Segmenty kolan do spawania są elementami transportu grawitacyjnego służącymi do kierowania produktu w określonym kierunku. Są wykonywane w wersjach promieniowych: r = 1,5D do r = 2D Kąt łuku 15° lub jego wielokrotność.

  parametry techniczne Średnica wewnętrzna [mm] Promień Ø120 r = 1,5D do r = 2D Ø160 Ø200 Ø250 Ø300 Ø323 Kąt łuku 15° lub jego wielokrotność. produkcja Jednostkowa na zamówienie.

• Wzierniki Ø100 z pokrywami gumowymi

• Rozdzielacz ręczny dwu - trzygrodowy symetryczny i asymetryczny

• Rozdzielacz pneumatyczny

• Rozdzielacze elektryczne

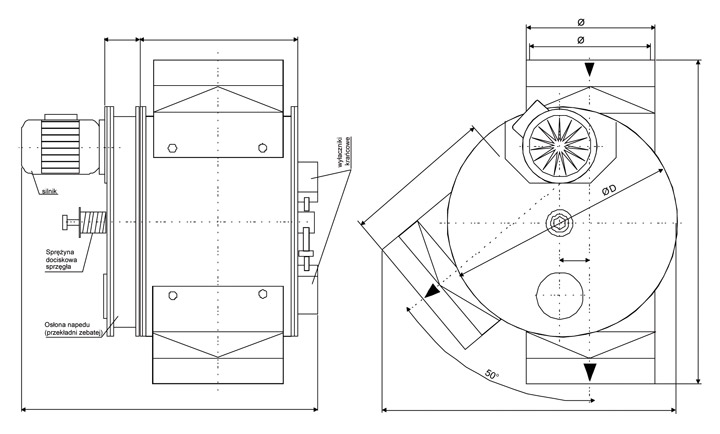

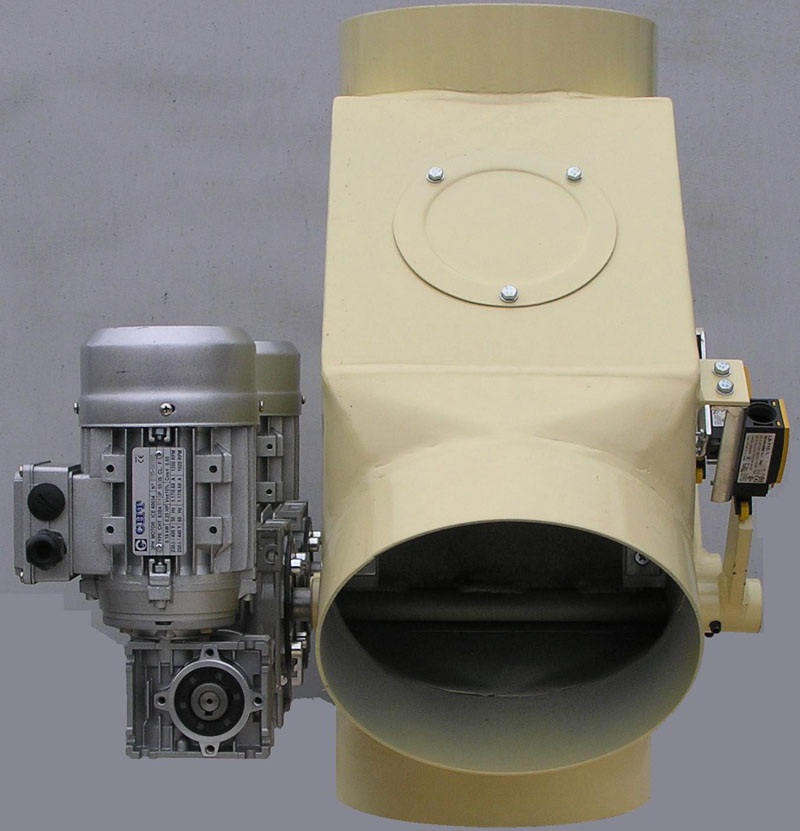

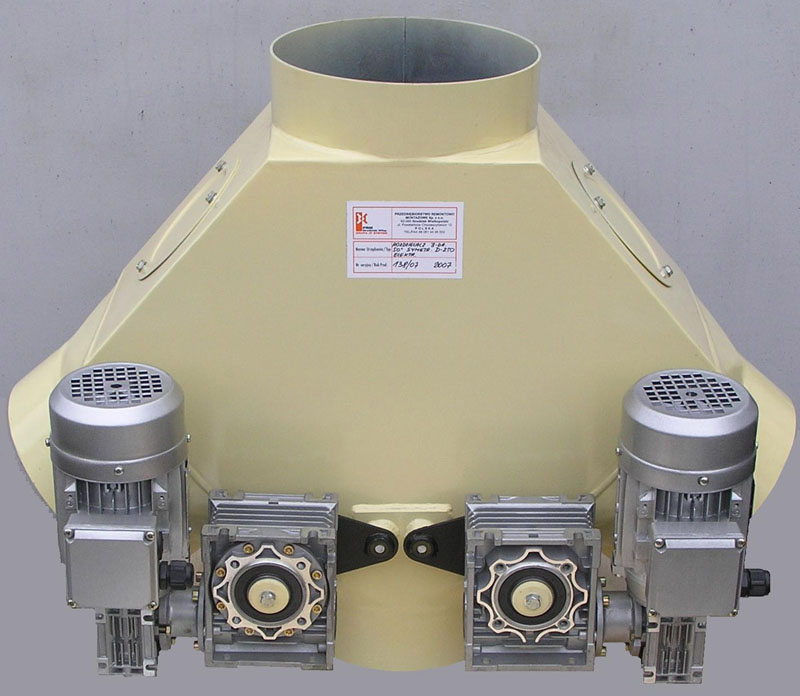

  Rozdzielacz klapowy symetryczny 2x50°, 3-drogowy, sterowany elektrycznie
  Rozdzielacz kołyskowy 3–drogowy Ø250 symetryczny 50° jest stosowany w instalacjach transportu grawitacyjnego do kierowania strumienia produktu w określonym kierunku. Sterowany jest silnikiem elektrycznym. Kontrola położenia klapy jest sygnalizowana poprzez wyłączniki krańcowe. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami.
  parametry techniczne Typ D-250 Czas otwarcia klapy 2,7s Kąt spadu 2x50° Zapotrzeb. mocy 2x0,18kW Korpus podajnika 250mm Wlot Ødw1 250mm Wylot Ødw1 250mm Wylot Ødw2 250mm Wylot Ødw3 250mm Wysokość całkowita H 660mm produkcja Jednostkowa na zamówienie.

  Rozdzielacz RKE Ø250 2-drogowy asymetryczny 50° elektryczny
  Rozdzielacz kołyskowy 2–drogowy Ø250 symetryczny 50° jest stosowany w instalacjach transportu grawitacyjnego do kierowania strumienia produktu w określonym kierunku. Sterowany jest silnikiem elektrycznym poprzez przekładnię zębatą i sprzęgło cierne. Kontrola położenia kołyski jest sygnalizowana poprzez wyłączniki krańcowe. Wykonany jest z blachy stalowej zwykłej jakości malowanej farbami.
  parametry techniczne Typ RKE-250 Przepustowość 120 Mg/h Zapotrzebowanie mocy 0,37 kW Masa własna ˜60 kg produkcja Jednostkowa na zamówienie.

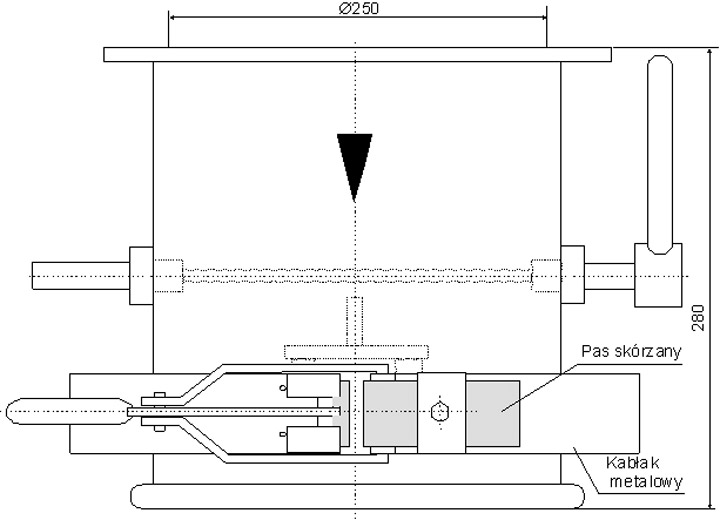

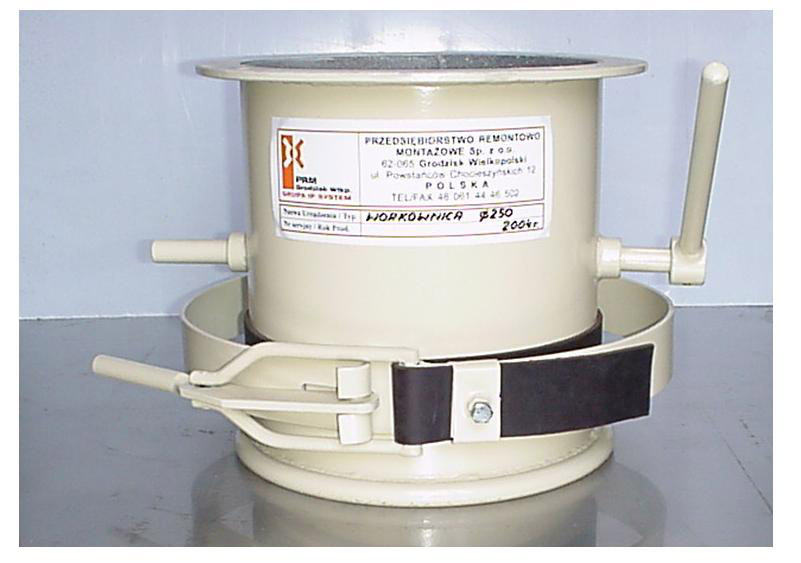

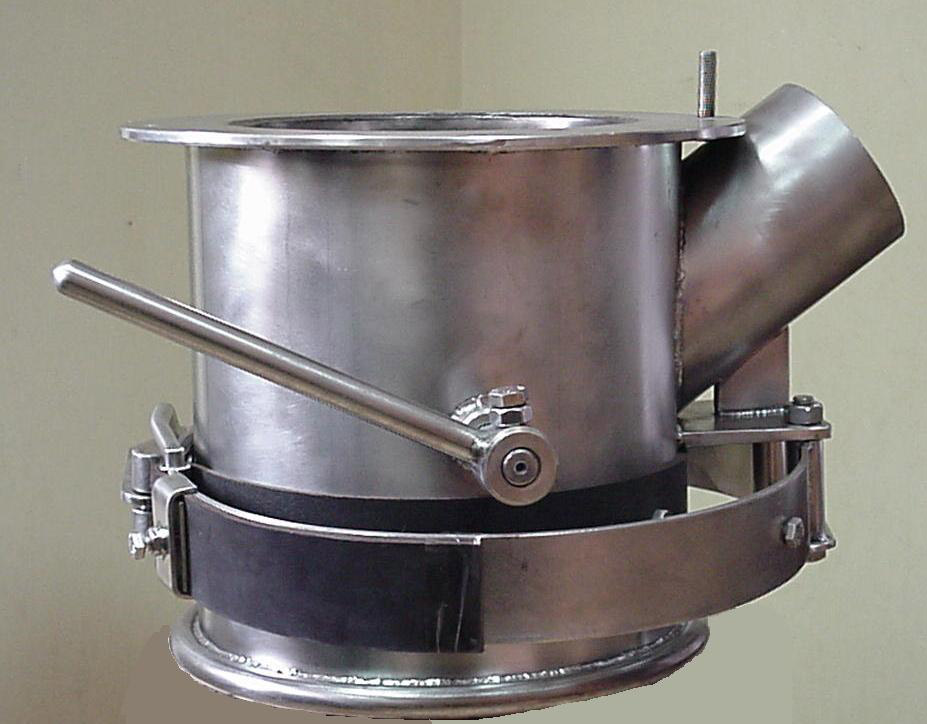

• Workownica ręczna

  FP-3
  Workownica ręczna FP-3 służy do napełniania worków produktem sypkim. Z uwagi na to, że pas roboczy zaciskający worek na korpusie jest zawieszony w kabłąkach bardzo łatwo można ją obsługiwać. Wykonana jest z blachy stalowej zwykłej jakości malowanej farbami lub z blachy kwasoodpornej. Powierzchnia robocza jest toczona. Może być produkowana w wersji z końcówka aspiracyjną lub bez.
  produkcja Jednostkowa na zamówienie.

• Łapacz magnetyczny

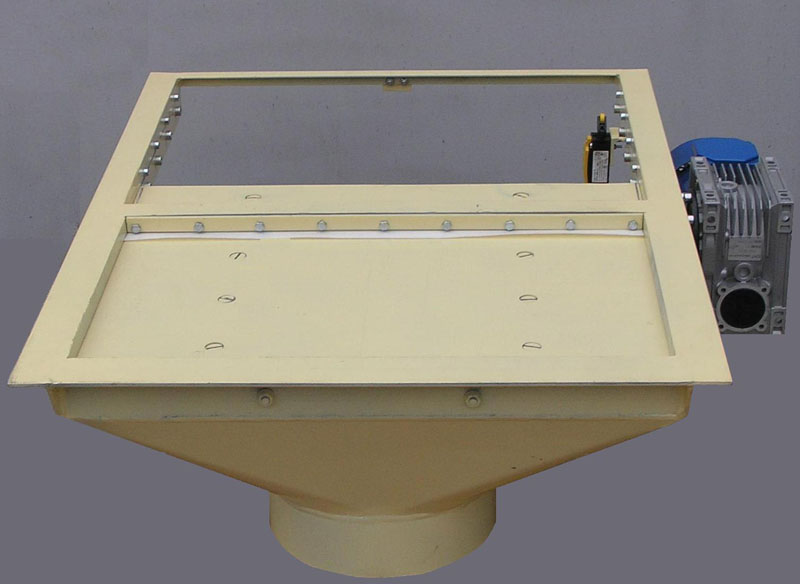

• Zasuwa elektryczna

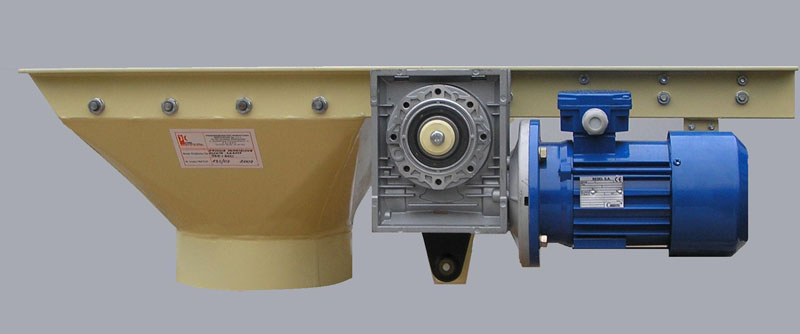

  Zasuwa elektryczna podredlerowa poprzeczna 360x600 sterowana elektrycznie
  Zasuwa elektryczna poprzeczna przeznaczona jest do zamykania i otwierania przepływu materiałów sypkich w kanałach ciągów transportowych. Stosowana w elewatorach zbożowych, młynach, wytwórniach pasz, zakładach przemysłu spożywczego. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami.
  parametry techniczne   360x600 Czas otwarcia klapy 15s Zapotrzeb. mocy 0,37kW Wlot 360x600 [mm] Wylot Ødw 250mm Wysokość całkowita H 300mm produkcja Jednostkowa na zamówienie.

• Zasuwa reczna

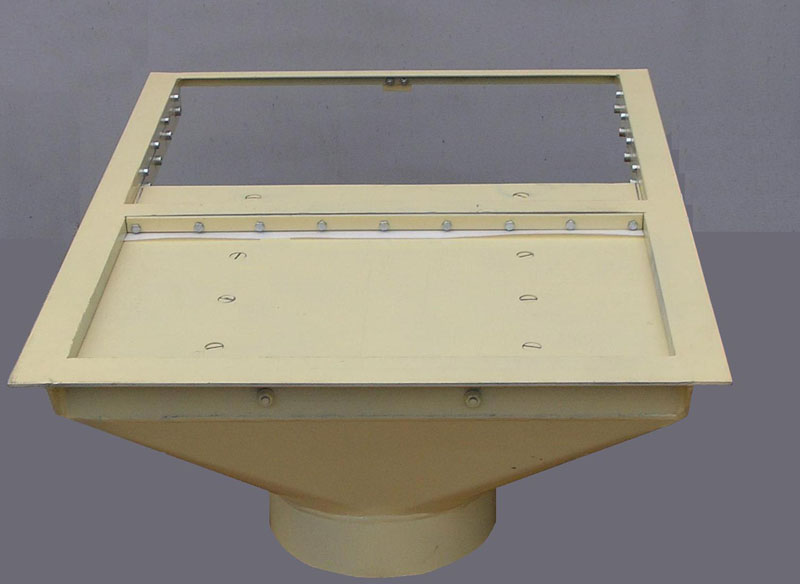

  Zasuwa reczna podredlerowa poprzeczna 360x600
  Zasuwa ręczna poprzeczna przeznaczona jest do zamykania i otwierania przepływu materiałów sypkich w kanałach ciągów transportowych. Stosowana w elewatorach zbożowych, młynach, wytwórniach pasz, zakładach przemysłu spożywczego. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami.
  parametry techniczne   360x600 Wlot 360x600 [mm] Wylot Ødw 250mm Wysokość całkowita H 300mm produkcja Jednostkowa na zamówienie.

• Zasuwa pneumatyczna

• Zlot

• Przepustnica

• Hamownik (kolana szwedzkie)

• Rury wydawcze stałe, obrotowe

• Kolana dzwonowe

4. Urządzenia transportu pneumatycznego

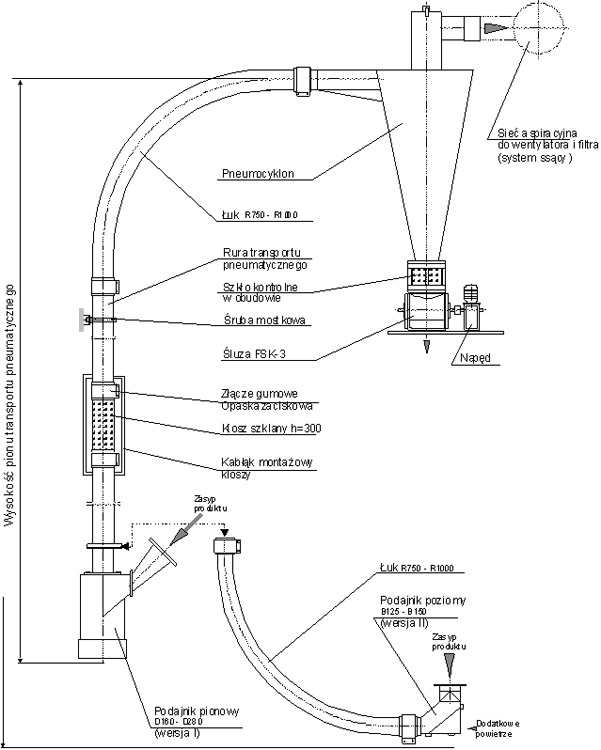

• Pion transportu pneumatycznego

  Pion transportu pneumatycznego
  Pion transportu pneumatycznego służy do przemieszczania produktów sypkich przy pomocy strumienia powietrza z punktu zasypu do punktu odbioru. w przemyśle zbożowo-młynarskim, piekarniczym, paszowym stosuje się zasadniczo instalacje w układzie ssącym. Takie instalacje ssące przeznaczone są do odpylania maszyn, do transportu mąki, otrąb, paszy, ziarna itp. w układach tych ruch powietrza jest spowodowany różnicą ciśnień, jaka powstaje między ciśnieniem atmosferycznym, a podciśnieniem wytworzonym w instalacji. W zależności od różnicy ciśnień rozróżnia się układy ssące niskociśnieniowe i wysokociśnieniowe. Instalacje niskociśnieniowe stosowane głównie w przemyśle zbożowo-młynarskim pracują przy podciśnieniu do 10000 - 12000 Pa i współczynniku koncentracji mieszaniny 0,5‑5 kg produktu na 1 kg powietrza. Układy niskociśnieniowe prawidłowo pracują również przy przemieszczaniu produktów sypkich z kilku punktów zasypu. Podstawą każdej instalacji transportu pneumatycznego, a tym samym pionu transportu pneumatycznego powinny być obliczenia (indywidualny projekt) uwzględniające warunki, w jakich ma pracować ten układ, zapotrzebowanie powietrza, straty ciśnień, opory przepływu, zapotrzebowanie mocy itp.
  produkcja Jednostkowa na zamówienie.

• Rury transportu pneumatycznego

  Rury transportu pneumatycznego

  Rury transportu pneumatycznego służą do przemieszczania produktów sypkich za pomocą strumienia powietrza z punktu zsypu do punktu odbioru.

  parametry techniczne Średnica rury transportu pneumatycznego Ødz/Ødw [mm] 44,5 / 38,1 51,0 / 44,6 57,0 / 50,6 63,5 / 56,3 70,0 / 62,8 76,1 / 68,9 82,5 / 74,5 88,9 / 80,9 101,6 / 93,6 108,0 / 100,0 114,3 / 106,3 127,0 / 119,0 133,0 / 125,0 139,7 / 130,7 159,0 / 150,0 produkcja Jednostkowa na zamówienie.

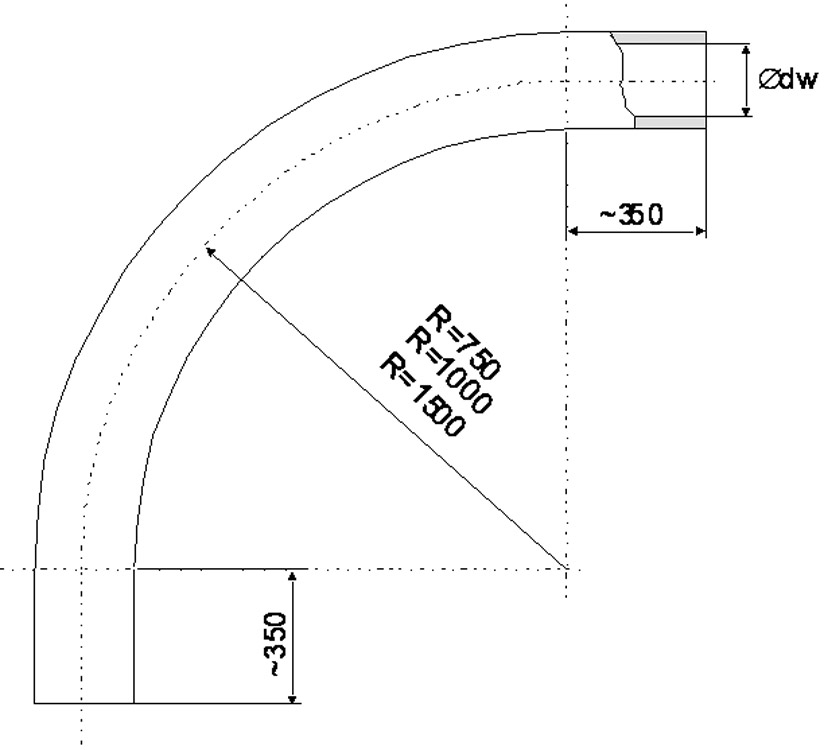

• Łuk transportu pneumatycznego

  Øzew 44,5 x 3,2 ÷ Øzew 159 x 4,5 R-750 | R-1000 | R-1500
  Łuki są elementami transportu pneumatycznego służącymi do kierowania produktu w określonym kierunku. Są wykonywane w trzech wersjach promieniowych: R-750mm, R-1000mm, R-1500mm. Kąt łuku zależy od potrzeb technologicznych i mieści się w  granicach od 5° - 90° ( max. 100°).
  parametry techniczne Średnica rury transportu pneumatycznego Ødz/Ødw [mm] Promień R/ kąt [mm] Uwagi 44,5 / 38,1 R-750 / 90° R-1000 / 90° R-1500 / 90° długość wybiegów z obu stron łuku: po ~350 mm 51,0 / 44,6 57,0 / 50,6 63,5 / 56,3 70,0 / 62,8 76,1 / 68,9 82,5 / 74,5 88,9 / 80,9 101,6 / 93,6 108,0 / 100,0 114,3 / 106,3 127,0 / 119,0 133,0 / 125,0 139,7 / 130,7 159,0 / 150,0 produkcja Jednostkowa na zamówienie.

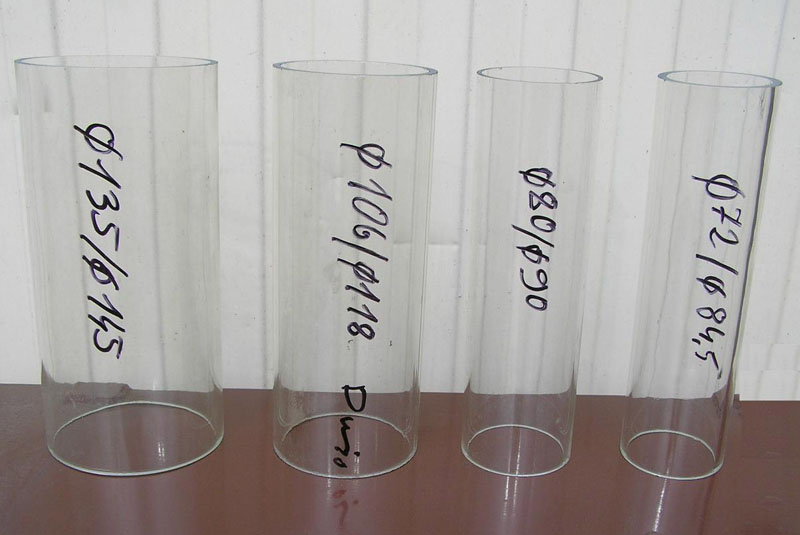

• Klosz szklany (do rur transportu pneumatycznego)

  Øzew 44,5 x 3,2 ÷ Øzew 159 x 4,5
  Klosze szklane są elementami transportu pneumatycznego umożliwiającymi ciągły podgląd przepływu mieszaniny produktu i powietrza w instalacjach transportu pneumatycznego.
  parametry techniczne Średnica rury transportu pneumatycznego Ødz/Ødw [mm] Średnica zewewnętrzna klosza szklanego x grubość ścianki Ødz [mm] Długość klosza szklanego [mm] 44,5 / 38,1 44 x 1,6 300 51,0 / 44,6 54 x 4,5 57,0 / 50,6 60 x 5 63,5 / 56,3 65 x 5 70,0 / 62,8 74 x 5 76,1 / 68,9 80 x 5 82,5 / 74,5 85 x 5 88,9 / 80,9 92 x 5 101,6 / 93,6 105 x 5,5 108,0 / 100,0 110 x 5,5 114,3 / 106,3 117 x 5,5 127,0 / 119,0 130 x 5,5 133,0 / 125,0 136 x 5,5 139,7 / 130,7 143 x 6 159,0 / 150,0 162 x 6 produkcja Jednostkowa na zamówienie.

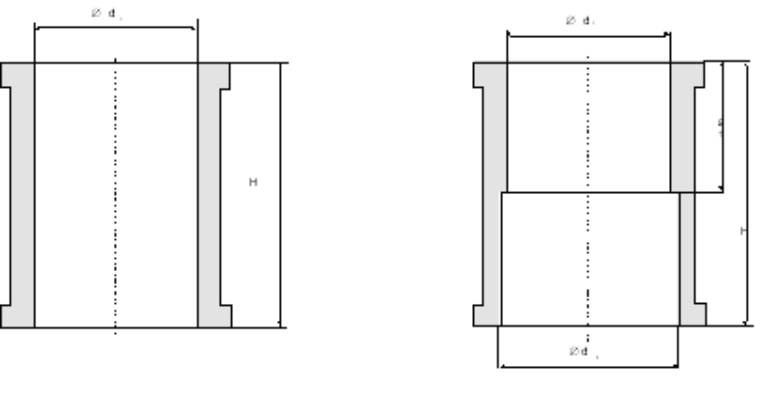

• Złącze gumowe (do rur transportu pneumatycznego)

  Øzew 44,5 x 3,2 ÷ Øwew 159 x 4,5
  Złącza gumowe są elementami transportu pneumatycznego służącymi do uszczelniania połączeń rur, łuków i kloszy szklanych montowanych w instalacji transportu pneumatycznego.
  parametry techniczne Średnica rury transportu pneumatycznego Ødz/Ødw [mm] Średnica wew. złącza gumowego na rurę Ød1 [mm] Średnica wew. złącza gumowego na rurę Ød1 / klosz Ød2 [mm] Długość złącza gumowego H [mm] 44,5 / 38,1 42 42 / 46 80 51,0 / 44,6 48 48 / 52 57,0 / 50,6 55 55 / 59 63,5 / 56,3 62 62 / 64 70,0 / 62,8 68 68 / 72 76,1 / 68,9 74 74 / 78 82,5 / 74,5 80 80 / 84 100 88,9 / 80,9 87 87 / 91 101,6 / 93,6 99 99 / 103 108,0 / 100,0 106 106 / 108 114,3 / 106,3 112 112 / 116 120 127,0 / 119,0 124 124 / 128 133,0 / 125,0 130 130 / 134 139,7 / 130,7 136 136 / 140 159,0 / 150,0 156 156 / 160 produkcja Jednostkowa na zamówienie.

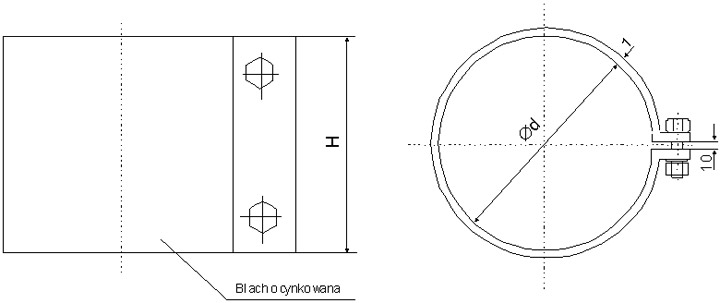

• Opaska zaciskowa (do rur transportu pneumatycznego)

  Øzew 44,5 x 3,2 ÷ Øzew 159 x 4,5
  Opaski zaciskowe są elementami transportu pneumatycznego służącymi do zaciskania złączy gumowych uszczelniających instalację transportu pneumatycznego.
  parametry techniczne Średnica rury transportu pneumatycznego Ødz/Ødw [mm] Średnica opaski zaciskowej Ød [mm] Wysokość opaski H [mm] 44,5 / 38,1 Wg. średnicy zewnetrznej złacza gumowego 60 51,0 / 44,6 57,0 / 50,6 63,5 / 56,3 70,0 / 62,8 76,1 / 68,9 82,5 / 74,5 70 88,9 / 80,9 101,6 / 93,6 108,0 / 100,0 114,3 / 106,3 127,0 / 119,0 133,0 / 125,0 139,7 / 130,7 159,0 / 150,0 produkcja Jednostkowa na zamówienie.

• Śruby mostkowe

• Obudowa szkła kontrolnego

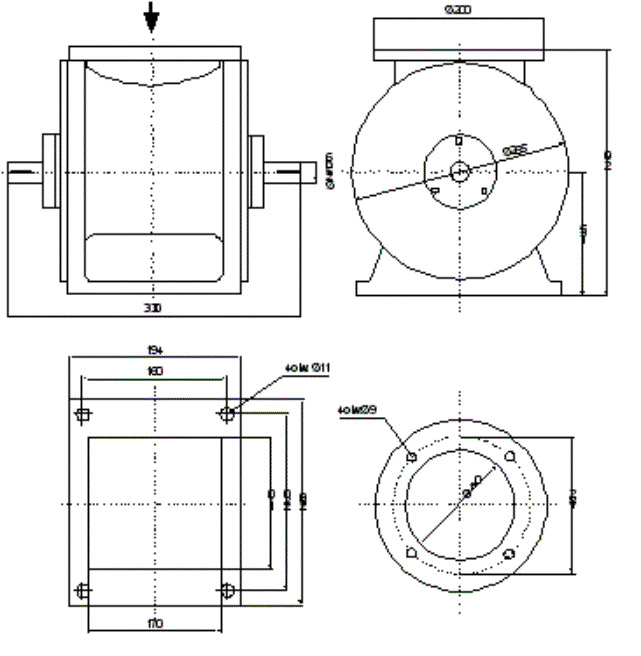

• Śluza kurzowa FSK-3

  Śluza kurzowa FSK-3 ma zastosowanie w instalacjach transportu pneumatycznego i aspiracji do: zabezpieczania tych instalacji przed zasysaniem powietrza zewnętrznego odprowadzania materiału z tych instalacji przy jednoczesnym uniemożliwieniu wypływupowietrza z sieci na zewnątrz Stosuje się ją głównie pod pneumocyklonami, cyklonami oraz przy filtrach ssących tkaninowych. Wykonana jest z żeliwa. Wirnik śluzy ma 6 komór.

  parametry techniczne Pojemność całkowita komór wirnika 0,0054 m3 Wydajność dla γ = 0,55 - 0,75 kg/dm3 3 - 4,5 Mg/h Obroty wirnika 3 - 4,5 Mg/h Zapotrzebowanie mocy 0,15 kW Masa własna 34 kg produkcja Jednostkowa na zamówienie.

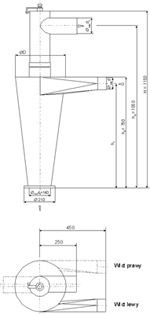

• Pneumocyklon stożkowy

  D–190 | D–270 | D–340 | D–460 | D–500 | D–550
  Pneumocyklony stosuje się w instalacjach transportu pneumatycznego do oddzielania produktu sypkiego od powietrza. Można je stosować po stronie ssącej lub tłoczącej.
  parametry techniczne Typ Średnica rury wylotowej Øwewd1 [mm] Średnica wylotu ze stożka Øwewd2 [mm] Średnica rury wlotowej Ød [mm] Wysokość stożka h2 Wysokość do osi wylotu h3 [mm] Wysokość całkowita H Wydajność Q m3 / min. przy prędkości powietrza 16m/s|22m/s D-190 60 140 44,5|38,1 750 1050 1150 1,10|1,50 51,0|44,6 1,50|2,06 57,0|50,6 1,93|2,65 63,5|56,5 2,39|3,28 D-270 85 63,5|56,5 2,39|3,28 70,0|62,8 2,97|4,09 76,1|68,9 3,58|4,92 82,5|74,5 4,18|5,75 D-340 110 82,5|74,5 4,18|5,75 88,9|80,9 4,93|6,78 101,6|93,6 6,60|9,08 108,0|100,0 7,54|10,36 D-460 140 108,0|100,0 7,54|10,36 114,3|106,3 8,51|11,71 127,0|119,0 10,67|14,67 133,0|125,0 11,77|16,19 D-500 160 127,0|119,0 10,67|14,67 133,0|125,0 11,77|16,19 139,7|130,7 12,87|17,70 146,0|136,0 13,94|19,17 D-550 180 146,0|136,0 13,94|19,17 159,0|150,0 16,96|23,31 produkcja Jednostkowa na zamówienie.

• Pneumocyklon cylindryczny

• Pneumocyklony

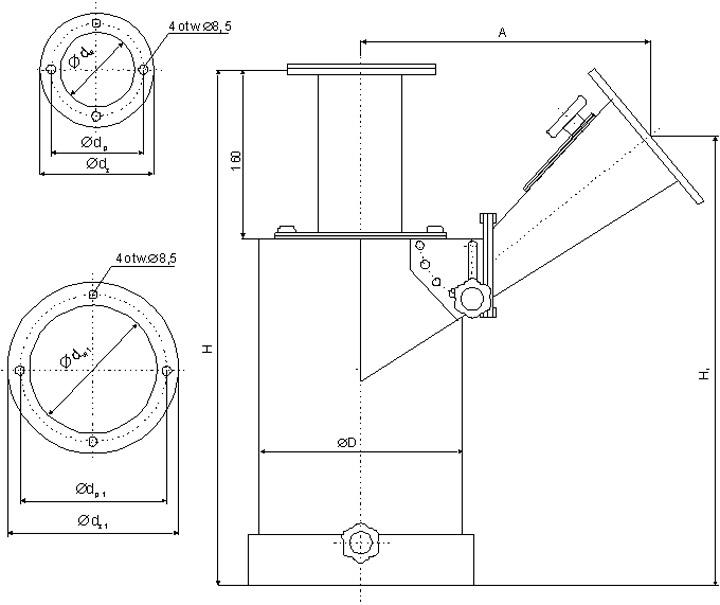

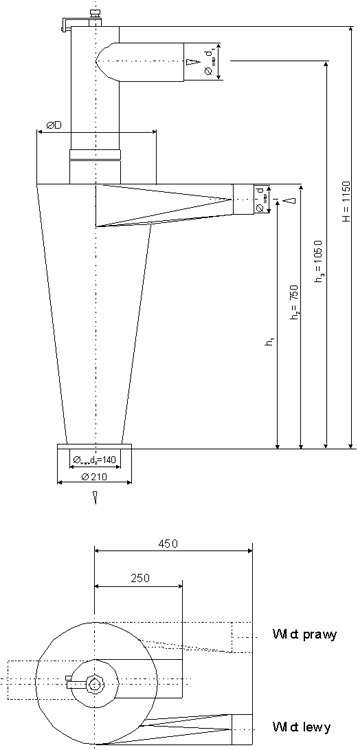

• Podajnik pneumatyczny pionowy

  D–160 | D–200 | D–230 | D–280
  Podajniki pneumatyczne pionowe D-160 i D-280 służą do przyjmowania produktu sypkiego z układu technologicznego grawitacyjnego i przekazywania go do  instalacji transportu pneumatycznego. Konstrukcja podajnika pozwala na doprowadzenie dodatkowego powietrza w sposób regulowany oraz na łatwe jego wyczyszczenie w przypadku całkowitego zasypania. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami.
  parametry techniczne   D–160 D–200 D–230 D-280 Korpus Podajnika ØD 160 200 230 280 Wlot Ødw1 100 100 125 125 Ødp1 135 135 155 155 Ødp1 170 170 190 190 Wylot Ødw 38,1 44,6 50,6 56,5 62,8 68,9 74,5 80,9 93,6 100,0 106,3 119,0 125,0 130,7 136,0 150,0 Ødp 70 80 85 90 105 105 120 120 120 155 155 155 180 180 180 180 Ødz 90 100 105 110 125 125 140 140 140 175 175 175 200 200 200 200 Wysokość całkowita H 460 500 540 580 Wysokość do osi H1         Rozstaw A         produkcja Jednostkowa na zamówienie.

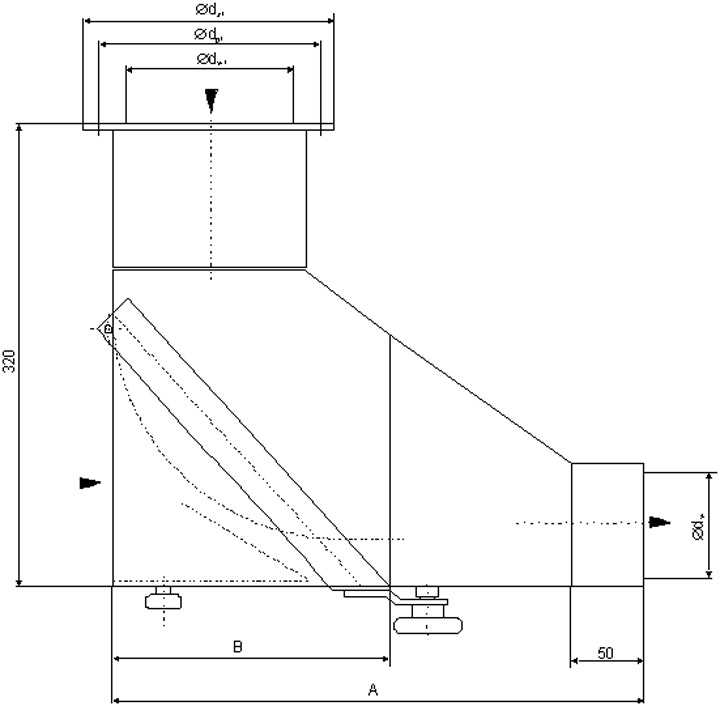

• Podajnik pneumatyczny poziomy

  B–125 | B–150
  Podajniki pneumatyczne poziome B-125¸ D-150 służą do przyjmowania produktu sypkiego z układu technologicznego grawitacyjnego i przekazywania go do  instalacji transportu pneumatycznego. Konstrukcja podajnika pozwala na doprowadzenie dodatkowego powietrza w sposób regulowany oraz  na łatwe jego wyczyszczenie w przypadku całkowitego zasypania. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami.
  parametry techniczne Typ B-125 B-150 Wlot wersja I Ødw1 125 150 Ødp1 155 180 Ødz1 190 215 Wlot wersja II   „falc” „falc” Ødz1 ~140 ~165 Ødw1 38,1 44,6 50,6 56,5 62,8 68,9 74,5 80,9 93,6 100,0 106,3 119,0 125,0 130,7 136,0 150,0 Wysokość całkowita H 320 340 Długość całkowita A ~350 ~350 B     produkcja Jednostkowa na zamówienie.

• Podajniki inżektorowe

• Sprzegła kłowe do śluz kurzowych FSK-3

• Sprzęgła kabłąkowe elastyczne

  AUW 001 | AUW 002 | AUW 003 | AUW 004 | AUW 005 | AUW 006 | AUW 007

  parametry techniczne Typ AUW 001 AUW 002 AUW 003 AUW 004 AUW 005 AUW 006 AUW 007 n max 1500 1500 1500 1500 1500 1000 1000 Nmax/n 0,023 0,038 0,051 0,081 0,128 0,169 0,227 Średnica podziałów szpilek Dp 95 110 135 155 170 195 240 Średnica zew. kabłąków Dz 190 206 260 265 300 335 410 Otwory piast (H8) d1/d2 [miń-max] 16 - 35 25 - 45 30 - 55 40 - 65 55 - 75 60 - 85 65 - 110 Piasta [standard] Długość [L] 60 60 70 - 80 80 - 110 80 110 - 140 110 - 170 Średnica [D1, D2] 60 75 90 110 125 140 180 Szczelina między f 5 5 10 10 10 12 15 Rozstaw szpilek ~e 115 115 126 136 165 168 179 Ilość kabłąków 4 6 4 6 6 6 6 Szpilki M12 M12 M12 M12 M12 M12 M12 Masa własna 5,65 9,9 15 24 35,2 42,8 84 produkcja Jednostkowa na zamówienie.

• Wałki łączące do śluz kurzowych FSK-3

• Klamry

5. Urządzenia aspiracyjne i wentylacyjne

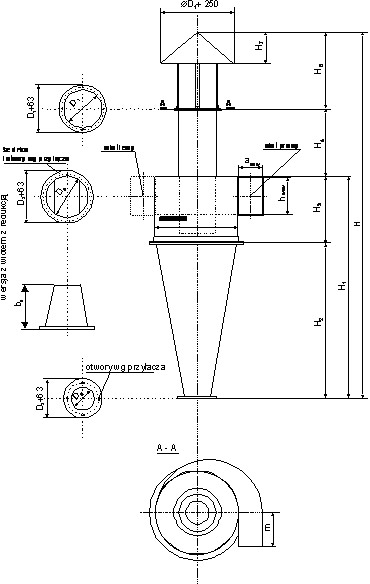

• Cyklon odśrodkowy

  CW–56 | CW–67 | CW–80 | CW–95 | CW–112 | CW–132
  Cyklony CW stosuje się w instalacjach transportu pneumatycznegooraz w instalacjach aspiracyjnych maszyn i urządzeń do oczyszczania powietrza z zawieszonych w nim cząsteczek. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami.
  parametry techniczne Typ [mm] CW – 56 CW – 67 CW – 80 CW – 95 CW – 112 CW – 132 Średnica cyklonu [D] 560 670 800 950 1120 1320 Wlot cyklonu Øw.D3 lub ð a x [h] 237 244 288 346 413 592 167 x 260 197 x 235 232 x 280 276 x 335 331 x 400 396 x 475 Wylot z cyklonu Ø wew. [D1] 250 300 350 425 500 600 Wylot stożka Ø wew. [D2] 160 180 180 180 225 225 Wysokość stożka [H2] 1046 1296 1576 1876 2196 2596 Wysokość części cylindrycz. [H3] 450 530 640 760 960 1030 Wysokość rury wylotowej [H4] 450 470 490 510 530 550 Wysokość [H1] 1496 1826 2216 2636 3156 3626 m3/min. dla prędkości powietrza 11 - 16 m/s [Q] 29 - 42 31 - 45 43 - 63 62 - 90 88 - 129 125 - 182 produkcja Jednostkowa na zamówienie.

• Cyklon ITC z podcyklonowym zbiornikiem pyłu

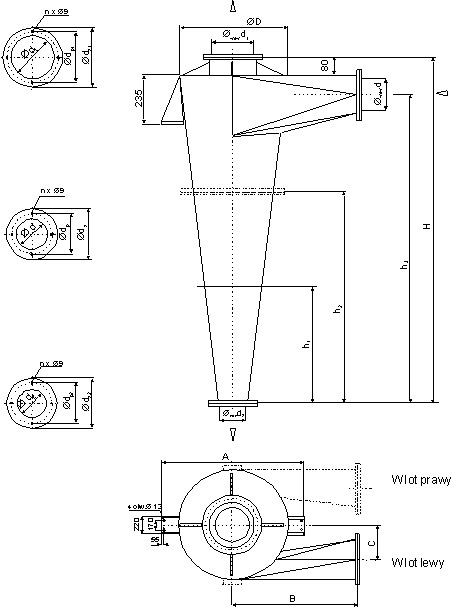

• Cyklon stożkowy

  CS–56 | CS–67 | CS–80 | CS–95 | CS–112 | CS–132 | CS-160
  Cyklony CW stosuje się w instalacjach transportu pneumatycznegooraz w instalacjach aspiracyjnych maszyn i urządzeń do oczyszczania powietrza z zawieszonych w nim cząsteczek. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami.
  parametry techniczne Typ [mm] CS – 56 CS – 67 CS – 80 CS – 95 CS – 112 CS – 132 CS - 160 Średnica cyklonu [D] 560 670 800 950 1120 1320 1600 Wlot cyklonu Øw. d 220 260 310 370 445 520 625 Wlot cyklonu Øw. d1 140 140 140 140 140 140 140 Wylot stożka Ø wew. d2 250 300 350 425 500 600 1030 Długość wlotu B 500 600 720 850 1010 1190 1440 Wysokość do osi wlotu h3 1686 2029 2411 2830 2406 3941 4861 Wysokość całkowita H 1866 2221 2631 3067 3686 4246 5221 Wydajność m3/min. prędkość powietrza 14 - 20 m/s Q 26-38 33-48 52-74 65-93 105-151 134-191 207-296 produkcja Jednostkowa na zamówienie.

• Odpylacze cyklonowe z wylotem spiralnym CE-400 – CE-1000

• Odpylacze workowe

• Odpylacze nabojowe

• Cyklon do baterii cyklonowych

  CE–400 | CE–450 | CE–500 | CE–560 | CE–630 | CE–710 | CE-800 | CE-900 | CE-1000

  Cyklony CE stosuje się w instalacjach aspiracyjnych maszyn i urządzeń do oczyszczania powietrza z zawieszonych w nim cząsteczek. Należy je zestawiać w baterie 2-4 cyklonowe ustawione na zbiorniku pyłu zaopatrzonego w śluzę. Urządzenie w całości jest wykonane z blachy stalowej zwykłej jakości St3S, malowane powierzchniowo farbami.

  parametry techniczne Typ CE – 400 CE – 450 CE – 500 CE– 560 CE – 630 CE – 710 CE - 800 CE - 900 CE - 1000 ØD 405 455 505 565 635 715 805 905 960 ØK 280 315 355 400 450 500 560 630 710 ØP 225 250 280 315 355 400 450 500 560 A 90 10 112 125 140 160 180 200 225 B 355 400 450 500 560 630 710 800 900 H 1470 1640 1820 2030 2300 2610 2855 3250 3495 H1 400 450 500 560 630 710 800 900 1000 H2+5 580 655 735 835 975 1105 1190 1440 1440 H4 420 465 515 565 625 725 805 895 995 F 70 70 70 70 70 100 100 100 100 produkcja Jednostkowa na zamówienie.

• Zasuwy wentylatorowe

• Przewody aspirelne z blachy czarnej spawane

• Tłumiki

• Przewody wentylacyjne z blachy czarnej spawane

• Elementy instalacji wentylacyjnych

• Kształtki

• Wyrzutnie dachowe

• Wywietrzniki

• Podstawy dachowe

• Ssawy

6. Urządzenia do suszenia zboża

• Suszarnie zbożowe

• Wymienniki ciepła

• Daszki i półdaszki

7. Inne

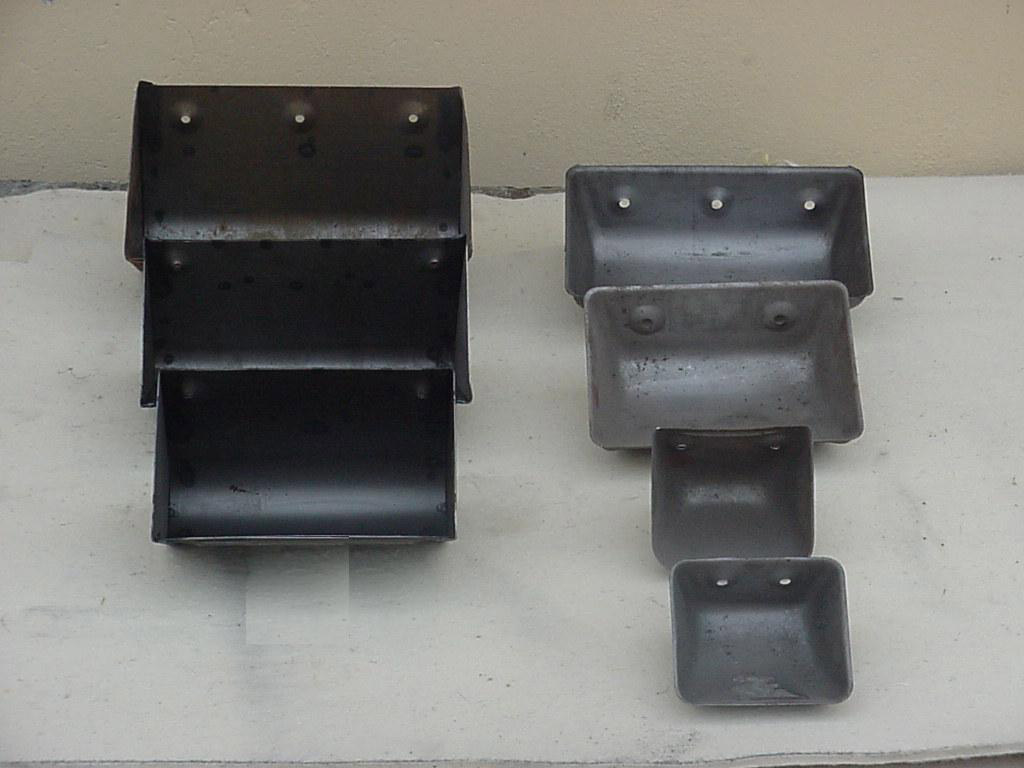

• Czerpaki niskie tłoczone [mączne]

  parametry techniczne Wymiary gabarytowe [mm] Pojemność V [litry] Wymiary otworów [mm] Masa własna dla wykonania z blachy [kg] B A H h Ød f odl. od krawędzi w 1 mm 1,5 mm 2 mm 100 86 51 35 0,22 9 50 17 0,150     120 101 72 47 0,40 9 67 21 0,210     130 110 78 49 0,49 9 70 22   0,365   140 114 86 58 0,63 9 86 24   0,440   160 125 90 59 0,83 9 101 25   0,530   180 140 88 47 0,92 9 100 32   0,560   200 140 100 67 1,24 11 100 28   0,705   230 160 107 68 1,80 11 120 35     1,160 250 151 107 70 1,99 11 2x77 30     1,235 280 160 109 68 2,27 11 2x80 37     1,275 300 187 117 68 3,30 11 2x100 35     1,740 330 212 130 81 3,95 11 2x120 36     2,120 350 188 134 87 4,12 11 3x90 37     2,210 370 216 188 74 5,10 13,6 3x90 38     2,440 400 198 142 93 5,76 13,6 3x100 39     2,710 produkcja Jednostkowa na zamówienie.

• Czerpaki wysokie spawane [zbożowe]

  parametry techniczne Wymiary gabarytowe [mm] Pojemność V [litry] Wymiary otworów [mm] Masa własna dla wykonania z blachy [kg] B A H h ØD f odl. od krawędzi 1 mm 1,5 mm 2 mm 2 mm 100 94 85 97 0,34 8,5 50 25 0,19       110 97 95 100 0,40 8,5 60 25 0,23       200 130 180 145 1,45 8,5 150 25   0,68     240 138 210 155 1,95 8,5 190 25     1,20   280 148 265 170 2,70 8,5 230 25     1,60   315 180 295 177 3,40 9 2x110 40       2,00 produkcja Jednostkowa na zamówienie.

• Czerpaki wysokie tłoczone [zbożowe]

  parametry techniczne Wymiary gabarytowe [mm] Pojemność V [litry] Wymiary otworów [mm] Masa własna dla wykonania z blachy [kg] B A H h Ød f odl. od krawędzi 1 mm 1,5 mm 2 mm 70 70 35 35 0,11 8 34 16 0,095     80 75 40 40 0,16 8 43 18 0,123     90 80 45 45 0,22 9 46 21 0,155     100 90 48 48 0,28 9 58 23 0,180   0,356 110 95 50 50 0,32 9 64 25 0,210   0,400 120 100 55 55 0,42 9 67 30 0,250 0,375 0,500 130 105 58 58 0,50 9 78 33 0,275   0,550 140 115 63 63 0,65 9 86 35 0,330 0,495 0,660 150 125 66 66 0,78 9 87 36 0,360   0,700 160 125 70 70 0,89 9 101 37   0,570 0,760 180 130 76 76 1,05 9 110 40   0,640 0,850 200 140 88 88 1,45 9 131 45   0,820 1,094 225 145 90 90 1,84 9 2 x 70 40   1,010 1,340 250 150 92 92 2,11 9 2 x 77 45   1,120 1,495 300 155 95 95 2,84 9 2 x 104 48   1,325 1,765 350 180 100 100 4,04 11 3 x 90 53   2,000 2,600 400 200 112 112 5,60 11 3 x 100 80     3,350 produkcja Jednostkowa na zamówienie.

• Sprzęgła elastyczne

  SE–1 | SE–1,25 | SE–1,5 | SE–2 | SE–2,5 | SE–3 | SE–3,5 | SE–4

  parametry techniczne Typ [mm] SE-1 SE-1,25 SE-1,5 SE-2 SE2,5 SE-3 SE-3,5 SE-4 nmax obr./min 3000 2500 2100 1700 1450 1150 1050 900 Mmax Nm 98 166 343 687 1392 3481 5256 7703 Średnica zewnętrzna Dz 95 115 135 170 200 250 270 320 Otwór piast (H7) d1/d2 [mm] [min-max] 10-30 15-35 20-45 25-60 30-70 40-85 50-90 60-110 Długość całkowita L [mm] 105 135 160 190 220 260 290 330 Długości piasty [mm] L1 50 65 75 90 105 125 140 160 L2 40 53 63 70 81 100 110 110 L3 58 65 70 85 101 122 132 148 Średnica zew. Piasty D1 [mm] 56 70 85 110 125 145 160 190 Ilość wkładek [szt]                 Moment zamachowy GD2 Nm2 0,2 0,4 0,5 1,0 2,0 5,0 9,81 24,5 Masa własna [kg] 3 5 9 17 25 45 59 98

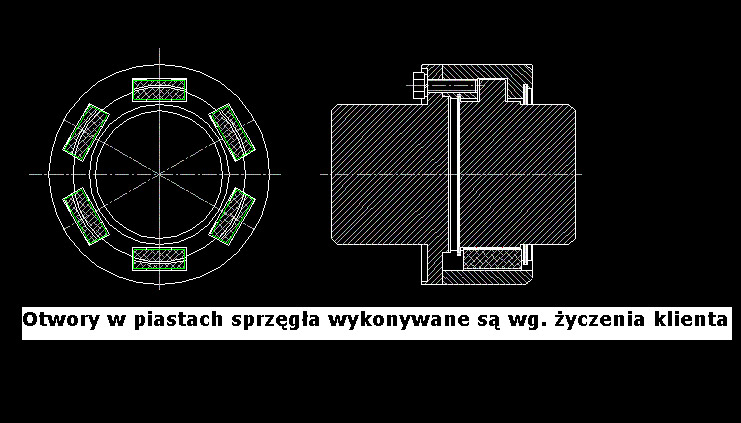

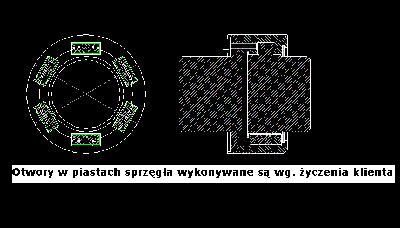

• Sprzęgła zębate elastyczne

  PZ3E 155 | PZ3E 255 | PZ3E 355

  parametry techniczne Typ PZ3E 155 PZ3E 255 PZ3E 355 nmax obr./min 36 180 315 Średnica zewnętrzna Dz 55 80 105 Otwór piast (H7) d1/d2 [mm] [min-max] 14-28 17-42 22-55 Długość całkowita L [mm] 78 114 140 Długości piasty [mm] L1, L2 30 45 56 E 18 24 28 Średnica zew. Piasty D1 [mm] 44 66 88 Wkładka elastyczna (poliamid) PZ3E 150 PZ3E 250 PZ3E 350 Masa własna [kg] 0,6 2,1 4,6

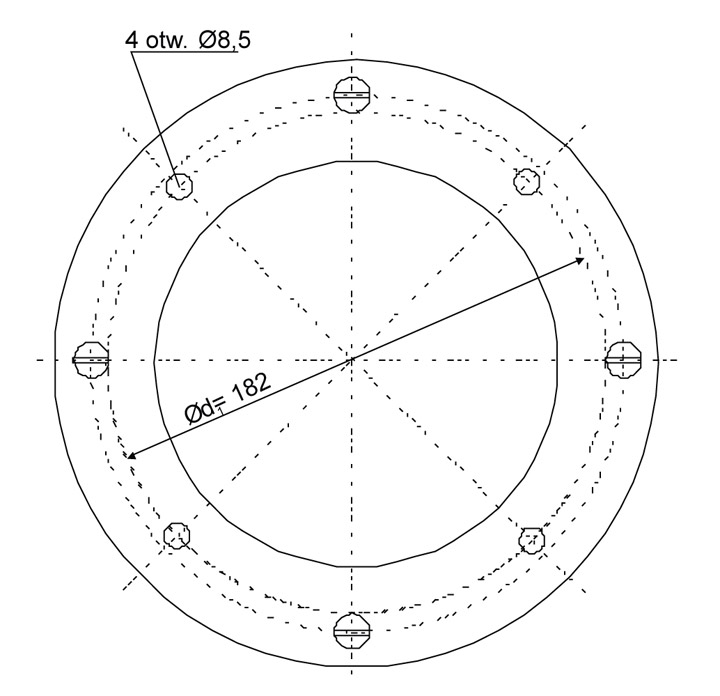

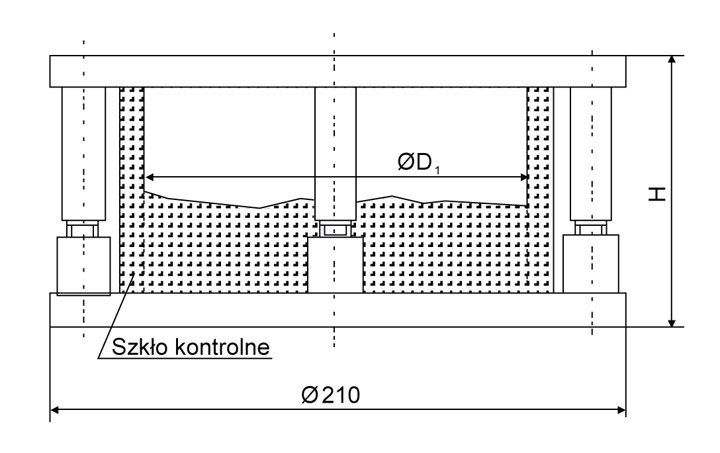

• Szkło kontrolne

  Øwew.140 mm
  Szkła kontrolne stosuje się w instalacjach transportu pneumatycznego i aspiracji w celu umożliwienia obserwacji ruchu produktu w tych układach. Stosuje się ją głównie pod pneumocyklonami i cyklonami. Elementy metalowe szkła kontrolnego w wersji standardowej są ocynkowane.
  parametry techniczne Typ Niskie Wysokie Wysokość szkła w obudowie H [mm] 100 200 Średnica podziałowa 4 otworów montaż. Ø9 Ød1 [mm] 182 182 Średnica wewnętrzna szkła D1 [mm] Øwew.140 Øwew.140 Wysokość szkła [mm] 85 185 produkcja Jednostkowa na zamówienie.

• Sprzęgła kabłąkowe AUW, kłowe i elastyczne

• Mieszarki do pasz

• Mieszalniki

• Nawilżacze poziome

• Nawilżacze pionowe

• Stacje Big-Bag

• Kalandry

• Wanny

• Kalibratory

• Uchwyty przegubowe (rotule) malowane lub ze stali kwasoodpornej do montażu szyb i elewacji

• Konstrukcje nośne wind osobowych i towarowych

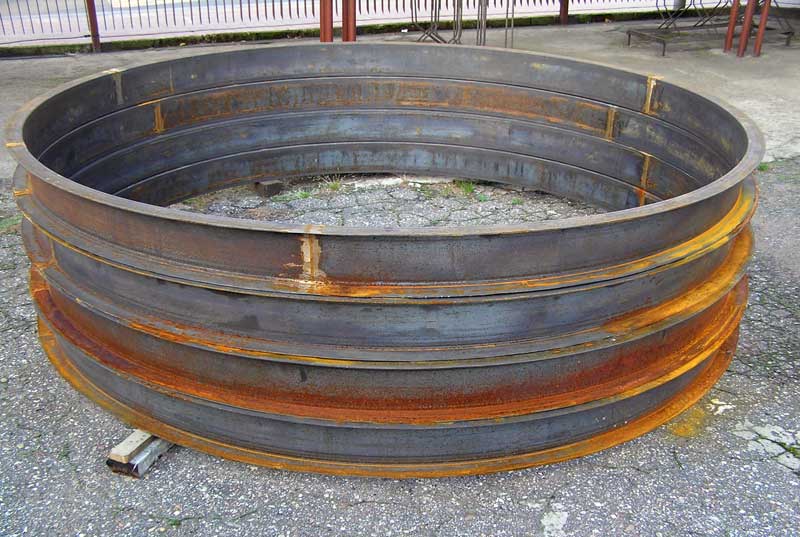

8. Usługi

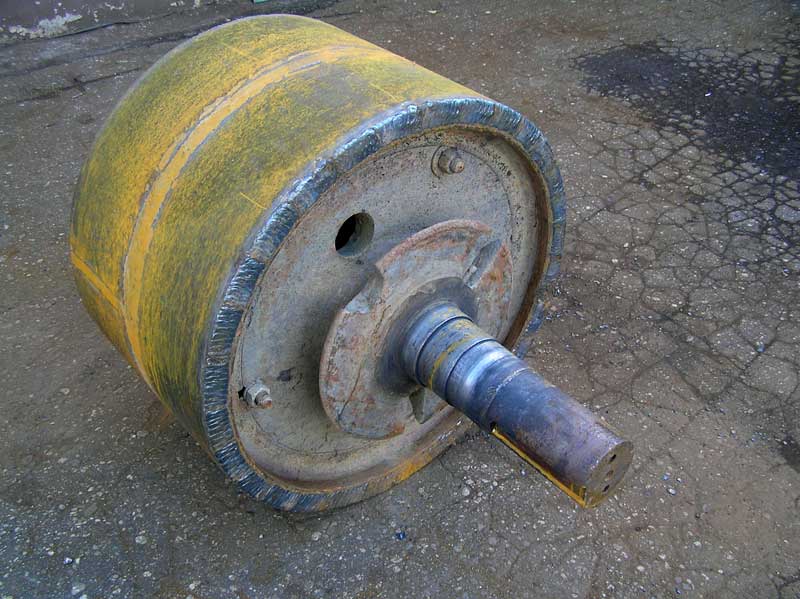

Wyginanie rur ze stali kwasoodpornej i zwykłej na łuki pneumatyczne i technologiczne Naprawy, remonty bieżące i kapitalne maszyn i urządzeń Demontaż i montaż całych zakładów produkcyjnych lub lini technologicznych Walcowanie i naciąganie blachy do 20mm na okładziny walców i wykładzin (np. betoniarek przemysłowych) Spawanie stali węglowych, kwasoodpornych i aluminium Cynkowanie ogniowe i galwaniczne Cięcie, gięcie, zwijanie i profilowanie blach i prętów Zwijanie i kształtowanie rur, profili i kształtowników Zwijanie stożków Tłoczenie na prasie hydraulicznej. Toczenie-frezowanie Piaskowanie (również na obiektach). Nakładanie powłok ochronnych.
